  產品項目 首頁 > 產品與服務 > 產品項目
傳統混凝土

傳統混凝土的缺失及問題
1.坍度
2.坍損過大
3.流動性不足
4.水密性低
5.高用水量
6.浮水率高　
7.工作度差
 設計15-18cm易造成（壓送車）加水
工地現場加水機率高
蜂巢機率高
滲水問題多
混凝土乾縮龜裂較易產生
工地現場壓送車偷加水，易產生浮水（泌水）
不易施工，工時增加
傳統混凝土坍度15影音範例
混凝土坍度測驗
中華民國國家標準CNS1176 A3040
坍度試驗器具 坍度試驗(混凝土裝填)
坍度試驗(分為三層裝填每層搗實25次，
搗實須穿透該層而插入下層為止)
坍度試驗(以垂直方向提起模具，在5±2秒內以等速提起30cm之距離)

坍度量測
  蜂巢的造成   坍度過大，造成嚴重浮水
  混凝土坍度過小，流動性不足，造成蜂巢，影響結構
體強度。		   一般普通建築結構所使用的傳統混凝土，是指設計坍
度在15~18 cm，易造成壓送車貪求施工上的便利，
偷加水，影響混凝土材料的品質。
Top 回到最上方
高流動混凝土(Hight Flowing Concrete簡稱HFC)
工程實績：
1.禾榮建設-沛納海新建工程
2.金連城建設-愛因斯坦新建工程
3.大硯建設-四十八章新建工程...等。

HFC具有下列特色：
1.低坍損：混凝土運送車輛等待時間較長。
2.高流動性：降低蜂巢現象、避免二次施工。
3.抗析離：混凝土均勻度高、品質穩定。
4.低浮水率：降低混凝土表面浮水（灰）
5.抗壓強度佳：後期抗壓強度佳。
6.凝結時間較長：避免施工中產生冷縫。
7.高水密性：降低硬固混凝土滲水率。
8.節省人工：減少勞力、縮短工時。
9.節省材料成本：拆模後磨平即可披土。

混凝車下料

高流動混凝土HFC影音範例
HFC 坍流度

HFC高流動混凝土試驗步驟2

HFC高流動混凝土試驗步驟1

HFC高流動混凝土試驗步驟3
(量測標準為55~65cm)

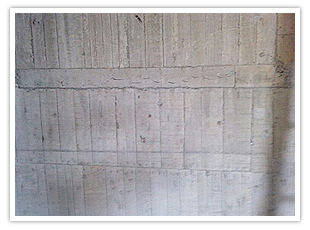

澆置完成圖

高流動混凝土HFC，拆模後的成果
使用HFC應注意
1.嚴禁工地現場加水，否會造成混凝土析離。
2.因流動性佳，模板併接需緊密，以避免漏漿。
3.澆築時泵送車震動搗實時間不宜過長，以避免浮漿之問題。
4.澆置後養護工作須確實。
5.樓梯施工時，請告知現場人員，便於調整配比。
Top 回到最上方
自充填混凝土（Self-Compacting Concrete簡稱SCC）
國內建築物高層化需求與日俱增，對於結構混凝土性能及強度要求亦愈來愈高。惟近年來技術性勞動人員之嚴重不足，以及施工品質無法提昇，使傳統混凝土製造與利用衍生出品質缺失及對結構物使用績效的影響，經學者專家與業界積極投入將日本研發之自充填混凝土(SCC)，共同推展為新混凝
土技術，具有高流動性、抗析離、自充填、免搗實、與不需任何震動之特質，並能同時滿足優良耐久性、安全性、工作性、經濟性、生態性之高性能混凝土。本公司將以最專業及最經濟方式，提供自充填混凝土(SCC)配比設計以供工程之
參考與應用。
自充填混凝土(SCC)具有下列特性：
1.不須搗實可自動澆置，減少施工人員。
2.減少施工噪音
3.流動性佳，減輕混凝土澆置作業之勞力，適用於單位時間內，高澆置量之混凝土工程。
4.泵送過程無法加水，否則立即產生析離，可確保混凝土品質。
5.可流動於狹窄鋼筋間距及斷面，達到充分填充治結構各角落。
6.水密性高，水份不易滲入，鋼筋不易鏽蝕。
7.高強度，高彈性模數(EC)，耐震性佳。
8.高耐久性。
9.不產生蜂喔。
10.資源再利用。

自充填混凝土(SCC)施工注意事項
1.模板工程：SCC流動性佳，對模板造成側壓力大，故採用清水模為佳。

2.拌合及澆置速度：SCC泵送須連續進行，中斷或加水易造成塞管。

3.養　　護：SCC之水膠比較一般混凝土低，故泌水極少澆置後如遇日曬風吹，將發生嚴重性之龜裂，故於混凝土表面修飾
　　　　　　後，應即時實施噴霧養護，初凝後立即實施儲水養護。

4.粉　　光：自充填混凝土因水化熱降低初凝速度緩慢，其速率為9-15小時，一般混凝土為4-8小時，相較延誤5-6小時，常
　　　　　　因混凝土表面已產生硬固，但中底層尚未完全硬固，以至施工人員無法進場施作整體粉光作業，故須加多人手
　　　　　　，同時進行粉光。
Top 回到最上方
優良的施工材料仍須有嚴謹的品質管制，以確保工程的施工品質，
目前依我國國家標準(CNS)包含有如下自充填試驗法：
1.高流動性混凝土坍流度試驗法
　中華民國國家標準CNS14842 A3400
SCC高流動性混凝土坍流度試驗 SCC高流動性混凝土坍流度試驗
(坍流度到達50cm所需時間為3~15sec)
SCC高流動性混凝土坍流度試驗
(坍流度到達50cm所需時間為3~15sec) 		SCC高流動性混凝土坍流度試驗
(坍流度到達50cm所需時間為3~15sec)


SCC高流動性混凝土坍流度試驗
(量測規範為55~70cm)

2.使用V型槽做自充填混凝土流下性試驗法(漏斗法)
　中華民國國家標準CNS14841 A3399
V型槽充填混凝土流下性試驗步驟1 V型槽充填混凝土流下性試驗步驟2
V型槽充填混凝土流下性試驗步驟3 V型槽充填混凝土流下性試驗步驟3
(R2漏斗流下時間為7~20sec)
Top 回到最上方
3.使用U型槽做自填充混凝土障礙通過性試驗法(U型或箱型法)
　中華民國國家標準CNS14840 A3398
U型槽填充混凝土障礙通過性試(器具) U型槽填充混凝土不經振搗充填於A槽靜置1分鐘)
U型槽填充(混凝土由A槽流經鋼筋障礙充填至B槽 U型槽填充(混凝土由A槽流經鋼筋障礙充填至B槽
U型槽填充混凝土判定標準30cm以上
為具有自充填能力，,可以免振動方式施工		 國道一號五股至楊梅段拓寬工程計畫
Top 回到最上方
自充填混凝土澆置完成圖
